MSD_AM

6 Tháng

Tính Năng

  • Tương thích với Arduino Uno, Arduino Mega.
  • Phương pháp điều khiển Master (Arduino) to many slave (MSD_AM)
  • 10-30VDC, 0-10A, 0-200W
  • Điều khiển vị trí, vận tốc, gia tốc
  • Encoder x4, tích hợp bộ lọc nhiễu encoder
  • Hỗ trợ chuẩn giao tiếp USB.
  • Phương thức giao tiếp: UART, USB
  • Tích hợp các bộ điều khiển vòng kín: PID, PI, State feedback
  • Tích hợp công cụ tự động giò tìm thông số PID cho động cơ
  • Tích hợp nhiều chế độ bảo vệ: dòng điện, trễ pha...
  • Hỗ trợ chỉnh sửa chức năng cho driver theo yêu cầu với khách hàng đặc biệt.

Số lượng

Thêm vào giỏ Mua nhanh

Giới Thiệu:

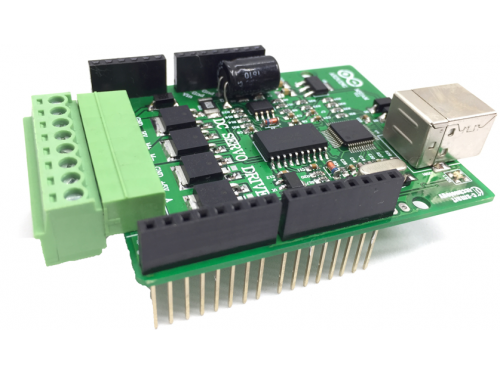

  • MSD_AM là module điều khiển động cơ DC Servo, được thiết kế chuyên biệt hỗ trợ tương thích với Arduino. Mỗi một driver MSD_AH sẽ được đánh một địa chỉ cố định nhờ đó người sử dụng có thể dễ dàng điều khiển cùng lúc nhiều động cơ khác nhau với một board chủ Arduino thông qua mạng UART.
  • Với sự hỗ trợ hết sức mạnh mẽ của nhân ARM Coretex-M3, công nghệ Mosfet tiên tiến, đặc biệt sự kết hợp các thuật toán kinh điển về điều khiển vòng kín. Chúng tôi cho ra đời sản phẩm điều khiển động cơ DC Servo với độ chính xác cao. Sản phẩm tích hợp nhiều thuật toán điều khiển vòng kín và khối công suất trên cùng một board mạch. Giúp board mạch hết sức nhỏ gọn và giảm chi phí đáng kể cho người sử dụng.
  • Với một driver bạn có thể sử dụng để điều khiển vận tốc hoặc vị trí và vận tốc.
  • Đặc biệt driver được kèm theo một phần mềm, tích hợp công cụ tự động giò tìm thông số của hệ thống từ đó đưa ra các chuẩn đoán về các hệ số điều khiển của động cơ. Phần mềm còn hỗ trợ người dùng quan sát, kiểm thử đắp ứng của hệ thống một cách trực quan và trực tiếp.

Ứng Dụng:

  • Tìm hiểu sâu hơn về phương pháp điều khiển vòng kín.
  • Ứng dụng trong giảng dạy, nghiên cứu.
  • Robot, CNC.
  • Nghiên cứu và chế tạo ra các máy móc tự động với độ chính xác cao.

Demo:

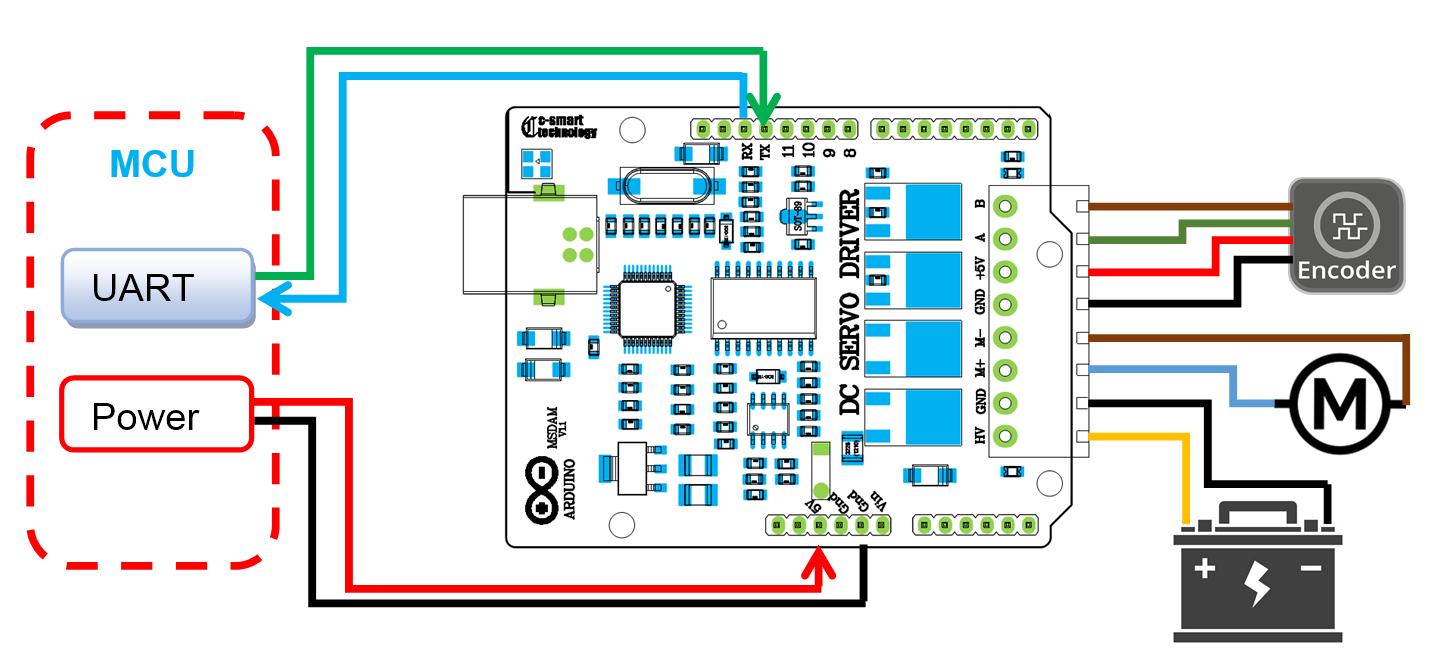

Connection:

Command:

     Nx: x address of driver, (note x=0 Brocast address)
     Py: y position, unit : Rad,
      Vz: z Velocity, unit : Rad/S
      Aj: j Acceleration, unit : Rad/S2
      G: (Option) Get a current positon from Driver. The driver will return to UART a position information
      S: Stop motor
      r: Reset position
      Mx: change mode, x= mode
      Tx: set duty (pwm mode)

Example  mySerial.println("{N2 P500 V40 A2000 }");

N2: gửi đến driver có địa chỉ 2.

P500: Yêu cầu chạy đến vị trí 500 (rad)

V40: Chạy với vận tốc 40 (rad/s)

A2000: Với gia tốc 40 (rad/s^2)

Licenses ID:

         HDHGILBOHFIEGDGN

Sample Code:

Install Software & Driver:

  • Cài Đặt Driver từ file .INF theo hướng dẫn sau:

  • Khăc phục lỗi "The third-party INF does not contain digital signature information" ở window 8 trở lên:

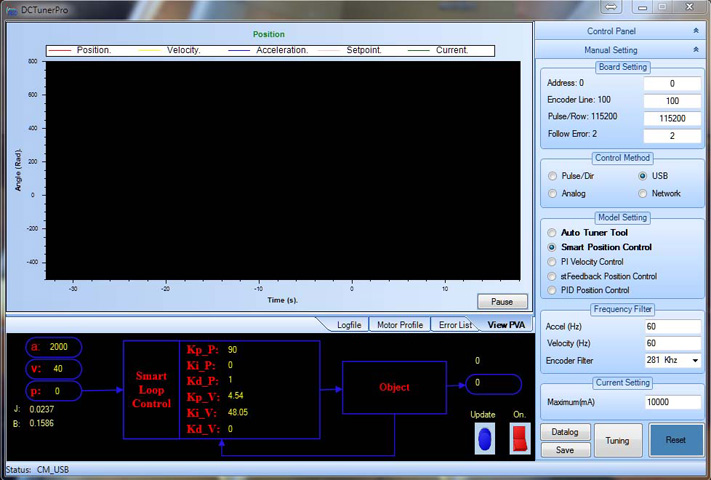

  • Cài đặt phần mềm DcTunerPro.





Khu Vực Hà Nội:



Khu Vực Đà Nẵng:

Khu Vực Tp HCM:

Khu Vực Cần Thơ:

Stt Tiêu đề Tải về Kích thước Ngày
1 msd_ex_command_example
(Loại file: application/octet-stream)
1.2k 07-03-2019
2 User's manual MSDE1
(Loại file: )

Warning: log() expects parameter 1 to be double, string given in /home/nlilect1mo/public_html/admin/lib/functions.php on line 25
1
11-05-2016
3 Dc servo driver e2
(Loại file: )

Warning: log() expects parameter 1 to be double, string given in /home/nlilect1mo/public_html/admin/lib/functions.php on line 25
1
28-04-2016
