CCS_MRC1530

Giới Thiệu:

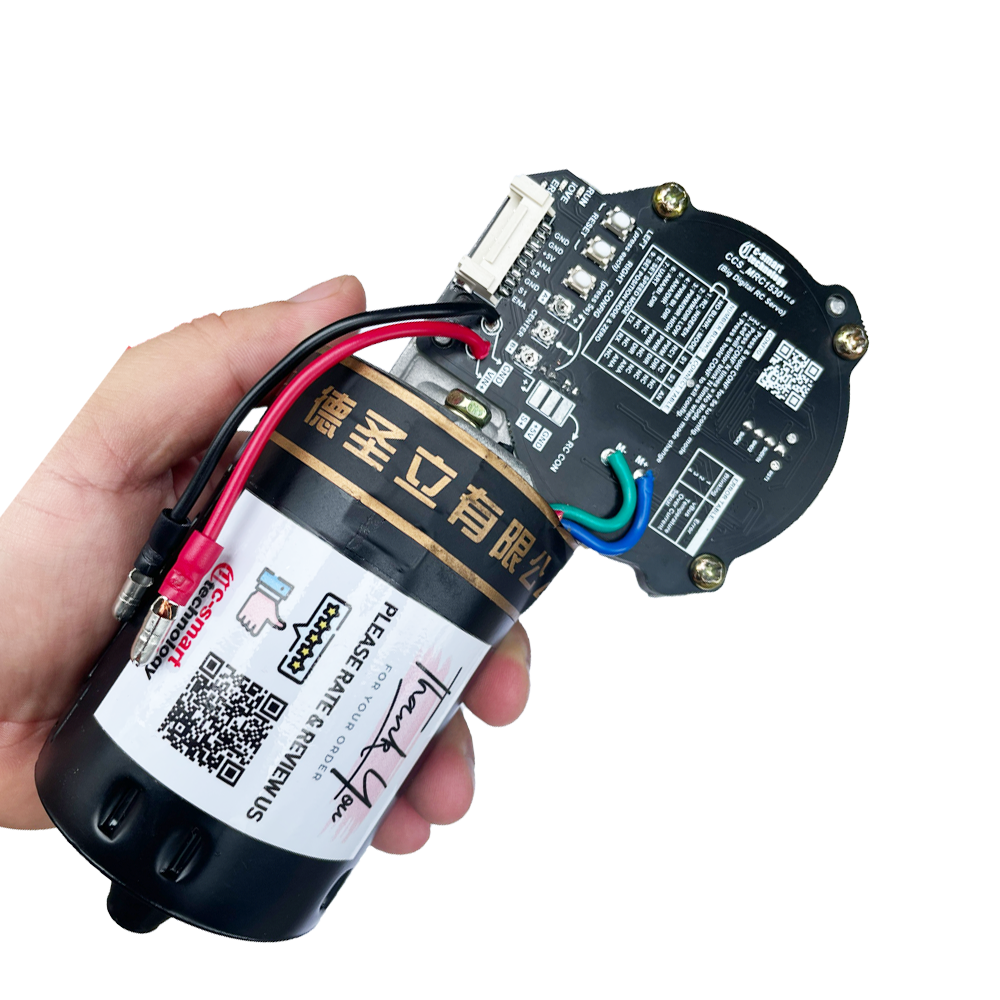

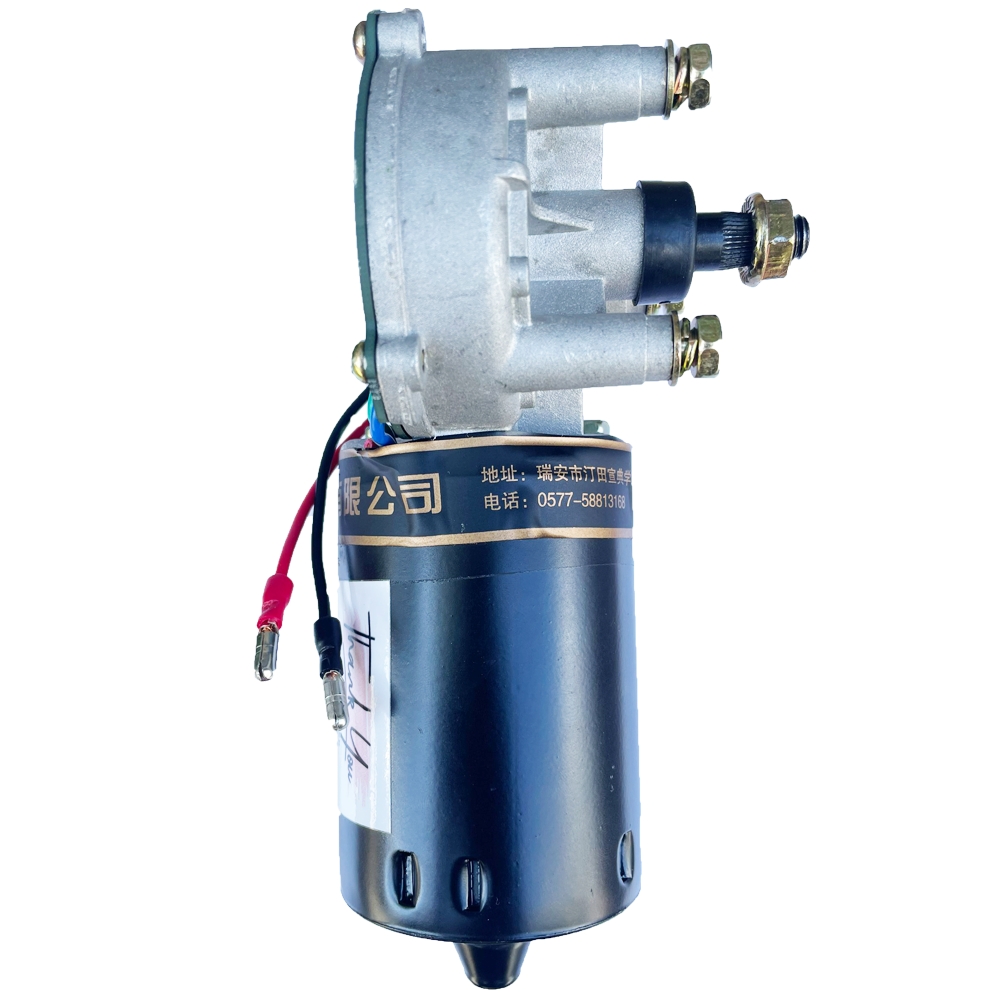

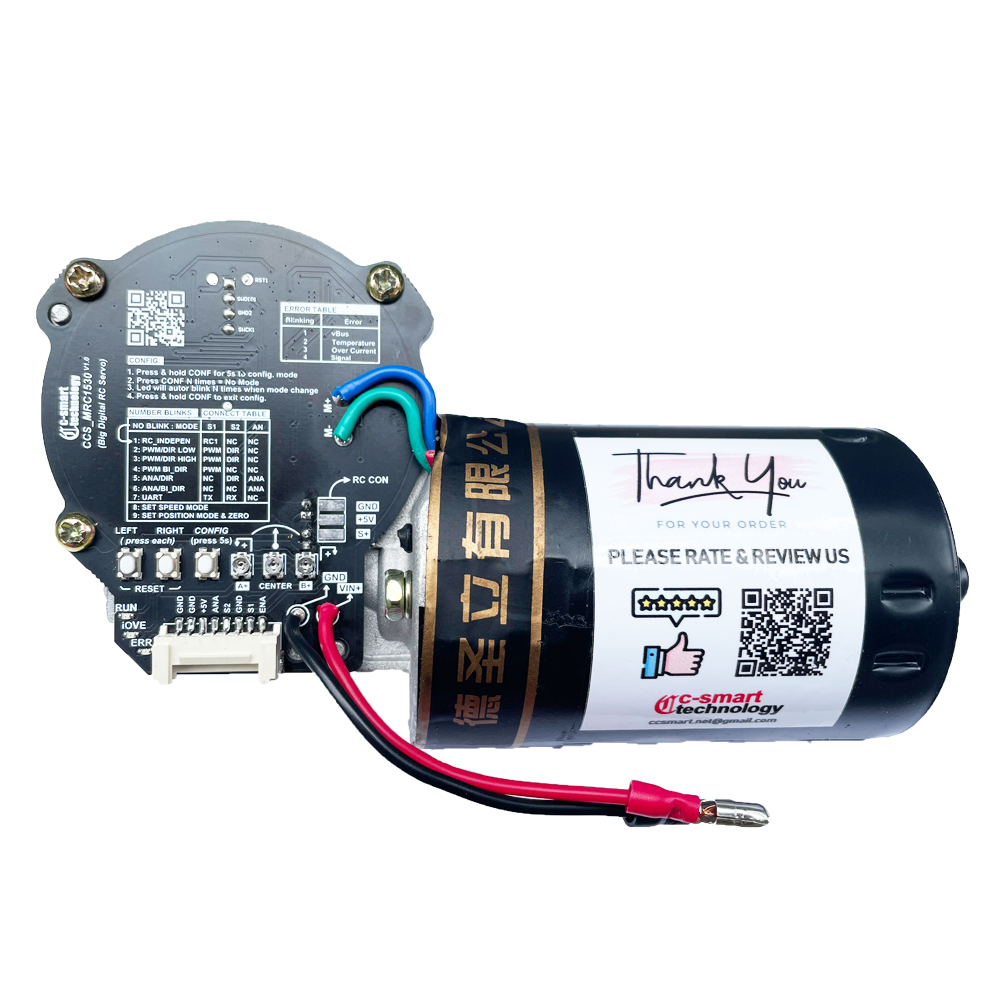

• Sản phẩm là sự kết hợp giữa 1 động cơ chổi than có hộp số với 1 driver cầu H. Giúp người dùng có thể cấp nguồn và điều khiển vận tốc, chiều động cơ được liền thông qua các giao thức được hỗ trợ sẵn như Analog (biến trở), Pwm, Uart  (bằng lệnh) hay  Rc (Radio Control, Tay cầm điều khiển từ xa) mà không cần quan tâm tới phần công suất.
• Drvier gắn trên động cơ được thiết kế với rất nhiều những tính năng hữu ích cho người dùng như:
  • Giới hạn vận tốc Max: Người dùng có thể dễ  dàng giới hạn lại vận tốc Max của động cơ cho phù hợp với ứng dụng của mình bằng 1 biến trở trên driver.
  • Tính năng gia tốc, giảm tốc. Tính năng này giúp tín hiệu đầu ra (vận tốc) không thay đổi đột ngột khi có sự thay đổi đột ngột của tín hiệu ngõ vào. Nhờ tính năng này động cơ thay đổi vận tốc một cách êm, mượt hơn mà không cần sự can thiệp của người dùng. Tính năng này  giúp bảo vệ phần cơ khí (nhiều ứng dụng sử dụng tải lớn như máy dập, máy nâng, không cho phép tốc độ thay đổi đột ngột sẽ làm hư hỏng kết cấu cơ khi).
  • Smart H-Bridge còn hỗ trợ giới hạn trái, giới hạn phải mềm (Soft Home Limit) giúp người dùng không cần gắn thêm công tắc hành trình để dừng động cơ khi tới giới hạn (Trong nhiều trường hợp thực tiễn việc gắn thêm công tắc giới hạn là không cần thiết, giây rợ rườm rà...) Bằng cách quan sát, đo lường dòng điện trong động cơ và so sánh với dòng điện giới hạn được cài đặt bởi người dùng thông qua biến trở (iLIMIT), driver sẽ dừng động cơ lại và không cho phép di chuyển theo chiều đó bất chấp tín hiệu ngõ vào, đèn led iOVE sẽ được bật để báo hiệu. Trong trường hợp này động cơ chỉ có thể di chuyển theo chiều ngược lại (tức tín hiệu đầu vào cần phải đảo chiều), khi di chuyển ngược lại đèn iOVE sẽ tắt để báo không còn đụng giới hạn nữa.
  • Đặc biệt driver này hỗ trợ hầu hết các giao thức phổ biến của các mạch cầu H trên thị trường như:  PWM/Dir, PWM Bi-direction, Analog/Dir, Analog Bi-Direction, Uart, PPM signal (RC).
  • Tuy tính năng bảo vệ là tính không mới, nhưng rất quan trong trong những ứng dụng thực tế mà rất nhiều mạch cầu H trên thị trường đã bỏ qua. Nó giúp hệ thông luôn được an toàn trong những điều kiện sử dụng khác nhau của người dùng. Driver này tích hợp hầu hết những tính năng bảo vệ cần thiết cho một mạch H-Bridge như: Bảo vệ quá áp, quá dòng, quá nhiệt

Ứng dụng:

• Chế tạo máy móc,  thiết bị hỗ trợ tự động.
•  Điều khiển vận tốc thiết bị từ xa thông qua bộ  RC.
• Tự động hóa, robot.

Potentiometer control driver in Analog Mode:
